ماهو الريليه الحراري؟
ماهو الريليه الحراري؟ سؤال يتكرر بين العاملين في مجالات الكهرباء والصيانة الصناعية؛ لأن هذا الجهاز يُعد أحد أهم وسائل الحماية من مخاطر التيار الزائد والأحمال المرتفعة. وعلى الرغم من بساطة مبدأ عمله، إلا أنه يلعب دورًا ضروريًا في حماية المحركات والمعدات من التلف. ولذلك سنستعرض في هذه المقالة مفهوم الريليه الحراري، وكيفية عمله، وأنواعه، إضافةً إلى أبرز مميزاته وعيوبه.
ماهو الريليه الحراري؟

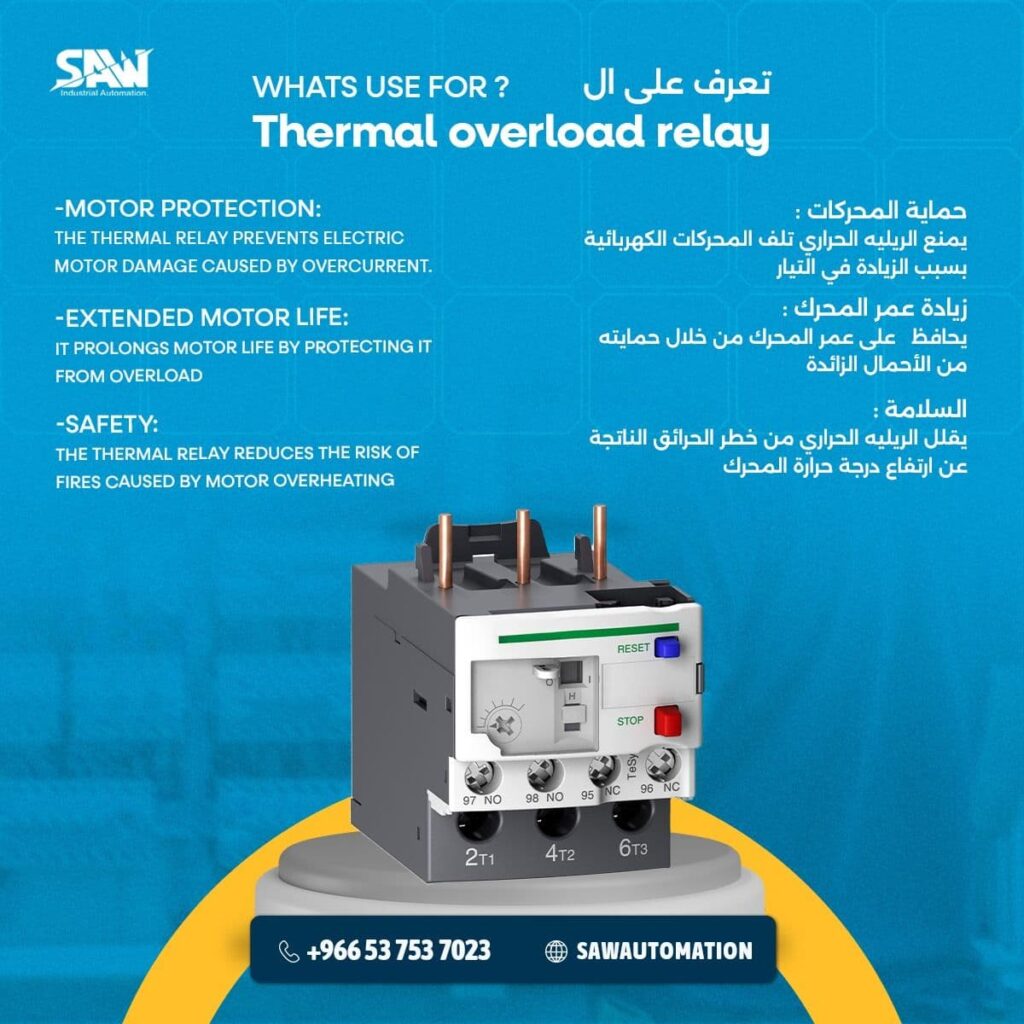

الريليه الحراري هو جهاز حماية كهربائية صُمم للتدخل عند ارتفاع التيار أو زيادة الحمل داخل الدائرة. وعندما ترتفع الحرارة نتيجة زيادة التيار، يعمل الريليه على فصل الدائرة الكهربائية مباشرة لمنع حدوث تلفيات أو أعطال خطيرة.
ويعتمد الجهاز على مكونات مختلفة تتفاعل مع الحرارة والتيار؛ ولذلك يقدم حماية فعالة في كثير من التطبيقات الصناعية والمنزلية. وتتضمن أبرز مكوناته ما يلي:
- الأشرطة المعدنية المزدوجة: تستشعر الارتفاع غير الطبيعي في درجة الحرارة.
- الموصلات الكهربائية: تنقل التيار إلى الريليه.
- آلية الفصل: تتولى فصل الدائرة عند الحاجة.
- مؤشرات بصرية: توضّح سبب الفصل، سواء كان بسبب ارتفاع الحرارة أو وجود عطل.
- إعدادات ضبط التيار: تسمح بتعيين التيار المناسب لتفعيل الحماية.
فكرة عمل الريليه الحراري
تعتمد فكرة عمل الريليه الحراري على مبدأ تمدد المعادن بفعل الحرارة. وعندما يمر تيار أكبر من الحد المسموح به، ترتفع حرارة الشريحة المعدنية الثنائية (البيمتال)، مما يؤدي إلى انحنائها وفصل الدائرة.
وتعمل بعض الأنواع باستخدام قرص سيبكة من مادة ذات معامل حراري مرتفع من نوع PTC. وفي بداية التشغيل تكون مقاومته منخفضة، ولكن عندما ترتفع درجة الحرارة نتيجة زيادة التيار، ترتفع مقاومته بشكل كبير، مما يؤدي إلى فصل ملف التقويم عن الدائرة.
وبعد توقف التيار، يبدأ القرص في التبريد تدريجيًا، لتعود المقاومة إلى وضعها الطبيعي ويصبح الريليه جاهزًا للعمل من جديد. وبالتالي يوفر هذا النظام آلية حماية موثوقة تمنع وصول تيار زائد للمحرك أو الجهاز.
ما هي وظيفة الـريليه الحـراري؟
للريليه الحراري عدة وظائف مهمة، من أبرزها:
- حماية الأجهزة المنزلية: مثل المكيفات والغسالات من تأثير الأحمال الزائدة.
- حماية المحركات الصناعية: من مخاطر ارتفاع التيار الناتج عن التحميل الزائد.
- الحفاظ على كفاءة الدوائر التجارية: عبر مراقبة الأحمال والتدخل عند الضرورة.
- منع توقف المعدات: من خلال فصل الدائرة عند زيادة الحرارة بشكل قد يسبب تلفًا للمحرك.
وفي حالة حدوث فصل كهربائي بفعل الريليه، يجب دائمًا تحديد السبب الجذري قبل إعادة التشغيل؛ لأن استمرار المشكلة قد يؤدي إلى أعطال أكبر.
أنواع الريليه الحراري المختلفة
تختلف أنواع الريليهات الحرارية باختلاف آليات العمل والاستخدامات، وتشمل الأنواع الأكثر شيوعًا ما يلي:
الريليه المغناطيسي
يعتمد على القوة المغناطيسية لفتح أو غلق نقاط التوصيل عند تغير شدة التيار. ويُستخدم بكثرة في التطبيقات الصناعية التي تحتاج استجابة سريعة.
ريليه الحالة الصلبة
يعمل باستخدام عناصر إلكترونية مثل الترانزستورات والثايرستورات، ولذلك يتميز باستجابة عالية دون أجزاء متحركة.
ريليه التحميل الزائد
يُعد الأكثر استخدامًا لحماية الأجهزة المنزلية والصناعية من ارتفاع الحرارة، خاصة في المحركات أحادية أو ثلاثية الطور.
ريليه الحماية
يعمل على مراقبة التيار باستمرار، ويُستخدم في الأنظمة الكبيرة لتجنب الأعطال قبل حدوثها.
ريليه القفل
يحتفظ بحالته سواء كانت مفتوحة أو مغلقة، حتى بعد انقطاع التيار؛ مما يساعد في تقليل استهلاك الطاقة.
ريليه التأخير الزمني
يعتمد على مؤقت زمني يسمح بتأخير الاستجابة إلى فترة محددة قبل تشغيل أو فصل الدائرة.
مميزات وعيوب الريليه الحراري
مميزات الريليه الحراري
- سهولة التركيب والاستخدام.
- يعمل بطريقة موثوقة لحماية المحركات من التحميل الزائد.
- يدعم إمكانية إعادة الضبط تلقائيًا أو يدويًا حسب النوع.
- يتميز بتكلفة مناسبة مقارنة بوسائل الحماية الأخرى.
- يسمح باكتشاف الأعطال من خلال مفتاح اختبار داخلي.
- يتكيف مع درجات الحرارة عبر خاصية التعويض الحراري.
عيوب الريليه الحراري
- يحتاج مدة زمنية أطول لفصل التيار مقارنة بالوسائل الإلكترونية الحديثة.
- لا يقدم حماية مثالية من أخطار القصر الكهربائي.
- يتأثر أداؤه بالظروف البيئية، خصوصًا ارتفاع الحرارة المحيطة.
- توجد اختلافات في دقة الأداء بسبب اعتماده على الخصائص الحرارية.
- قد لا يكون فعالًا في الأحمال المرتفعة جدًا.
- يحتاج إلى وقت للتبريد قبل العودة إلى العمل.
أهمية الصيانة الدورية للريليه الحراري
من أجل الحفاظ على أداء الريليه الحراري، يجب إجراء صيانة دورية تتضمن خطوات بسيطة ولكن ضرورية، ومنها:
- فحص الأجزاء الداخلية للتأكد من عدم وجود تآكل أو تلف.
- تنظيف الجهاز من الأتربة التي قد تؤثر على حساسيته.
- التأكد من ضبط التيار بشكل صحيح وفق مواصفات الجهاز أو المحرك.
- مراقبة أداء الريليه أثناء التشغيل للتأكد من استجابته في الوقت المناسب.
ومع الالتزام بالصيانة، يظل الريليه الحراري قادرًا على توفير حماية موثوقة للمحركات والأجهزة المختلفة، مما يطيل عمر المعدات ويحافظ على تشغيل آمن ومستقر.
