ما هو القاطع RCCB واستخداماته؟
يعد القاطع RCCB واحدًا من أشهر قواطع الدوائر الكهربائية، ويُستخدم على نطاق واسع لحماية الأنظمة من التسريب الأرضي والأعطال المحتملة. ويؤدي دورًا أساسيًا في حماية المنازل والمنشآت التجارية والقطاعات الصناعية. وخلال هذه المقالة نوضح بالتفصيل ماهية هذا القاطع، وكيف يعمل، وما دوره في الأنظمة الكهربائية، إضافةً إلى أشهر استخداماته.

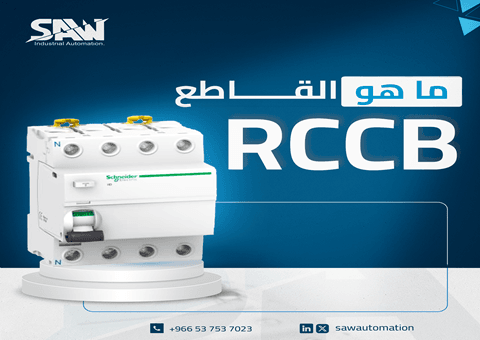

ما هو القاطع RCCB؟
القاطع RCCB هو جهاز متخصص في استكشاف التسريب الأرضي للتيار الكهربائي. وعند اكتشاف أي انحراف في التيار، يقوم مباشرة بفصل الدائرة؛ لتجنب مخاطر الصدمات الكهربائية أو الحرائق، مما يجعله جزءًا حيويًا في تعزيز سلامة أي شبكة كهربائية.
ويمتاز هذا القاطع بقدرته على توفير حماية للأفراد والمعدات عند حدوث أعطال كهربائية مفاجئة، والتي قد تتسبب في نشوب حرائق أو صدمات خطيرة. إذ يفصل القاطع الدائرة فور ظهور أي خلل في التيار.
وتتوفر أنواع مختلفة من RCCB، أشهرها ثنائي القطب ورباعي القطب. ويُستخدم النوع ثنائي القطب غالبًا في التطبيقات المنزلية لأنه لا يعتمد على ثلاث مراحل، بينما النوع رباعي القطب يناسب التطبيقات الصناعية والتجارية لأنه يقدم مستوى أعلى من التعقيد والحماية.
ما هي وظيفة RCCB في الكهرباء؟
يتساءل الكثير: ما هي وظيفة RCCB في الكهرباء؟ وتتمثل الإجابة في أن دوره الأساسي هو توفير الحماية والسلامة عند حدوث أعطال كهربائية داخل النظام، مما يساعد في حماية الأفراد والمعدات من المخاطر الكهربائية المتوقعة.
ويعمل القاطع وفق مبدأ “الكشف ثم الاستجابة”. حيث يراقب التيارات المتبقية للكشف عن أي تسريب أو خلل، وفي حال رصد ذلك، يقوم مباشرة بفصل التيار عن الدائرة.
وتتضمن مكونات RCCB الآلية الرئيسية ولفائف الاستشعار وآلية التعثر. إذ تساعد الآلية الرئيسية في الكشف عن التيارات المتبقية عبر موصلات محايدة وحية، بينما تولّد لفائف الاستشعار مجالًا مغناطيسيًا يتناسب مع التيار. وفي حالة وجود خلل يظهر مجال مغناطيسي إضافي في القلب الحلقي نتيجة التيارات المتبقية. عندها تُفعّل آلية التعثر لفصل الدائرة بسرعة فائقة، منعًا لوقوع أضرار مادية أو بشرية.
الفرق بين RCCB وRCBO
توجد أنواع متعددة من قواطع التسريب الأرضي، إلا أن القاطع RCCB وRCBO هما الأشهر. ويكمن الفرق بينهما في عدة نقاط:
أولاً: بصفة عامة
RCCB: مصمم للحماية من التسريب الأرضي فقط.
RCBO: يجمع بين حماية التسريب الأرضي وحماية القصر والتحميل الزائد؛ فهو يجمع بين وظائف RCCB وMCB معًا.
ثانيًا: الوظيفة الرئيسية
يُستخدم RCCB لحماية الأفراد من الصدمات الكهربائية وتقليل خطر الحرائق. بينما RCBO يوفر حماية مزدوجة تشمل التسريب الأرضي والتيارات العالية، مما يجعله خيارًا متكاملًا.
ثالثًا: آلية العمل
يقارن RCCB بين قيمة التيار الداخل والخارج. وإذا اختلفت القيمتان، فهذا يشير إلى وجود تسريب، وبالتالي يُفصل التيار. أما RCBO فيقوم بنفس العملية بالإضافة إلى قياس الأحمال العالية الناتجة عن قاطع MCB.
رابعًا: التركيب
يُعد RCBO أكثر سهولة في التركيب لأنه لا يحتاج إلى قاطع MCB إضافي، بينما يتطلب RCCB وجود MCB بجواره، إضافة إلى مساحة أكبر في لوحة التوزيع.
خامسًا: التكلفة
تكلفة RCCB أقل، لذلك تناسب الاستخدامات الاقتصادية. في المقابل، يعد RCBO أعلى سعرًا لأنه يجمع بين وظائف متعددة.
هل يغني تركيب القاطع RCCB عن التأريض الكهربائي؟
يطرح الكثير سؤالًا مهمًا: هل يمكن أن يحل RCCB محل التأريض الكهربائي؟ والإجابة: لا يمكن للقاطع RCCB أن يغني عن نظام التأريض.
التأريض هو نظام يحمي الأفراد من الصدمات الكهربائية ويمنع تلف الأجهزة نتيجة الأحمال الزائدة، كما يساعد في استقرار الجهد وإتاحة قياسه بدقة. لذلك يعد جزءًا رئيسيًا من أي منظومة كهربائية.
وعلى الرغم من أهمية RCCB في حماية النظام من التسريب الأرضي، إلا أن دوره يُعد تكميليًا لنظام التأريض وليس بديلًا عنه. فوجود RCCB مع تأريض جيد يمنح حماية أعلى للمنشأة ويقلل المخاطر إلى الحد الأدنى.
أين يجب استخدام RCCB؟
بعد التعرف على القاطع RCCB وآلية عمله، من المهم معرفة أين يمكن استخدامه. وتتنوع التطبيقات بين صناعية وتجارية وطبية، وتشمل:
1. التطبيقات الصناعية
تحتاج المصانع إلى RCCB لحماية المعدات من التسريب الأرضي المحتمل نتيجة تلف الأسلاك أو الأعطال. إذ يعمل القاطع على كشف الخلل وفصل الدائرة خلال 40 مللي ثانية، مما يمنع تلف المعدات أو توقف الإنتاج.
2. التطبيقات التجارية
تستخدم المباني التجارية RCCB لحماية الأفراد من الصعق الكهربائي، والحد من مخاطر الحرائق، بالإضافة إلى حماية الأجهزة من تقلبات التيار. كما يساهم القاطع في تقليل أعطال المعدات، وبالتالي خفض تكاليف الصيانة.
3. التطبيقات الطبية
تتميز المعدات الطبية بحساسيتها العالية، وأي خلل كهربائي قد يؤدي إلى أضرار كبيرة. وهنا يأتي دور RCCB في عزل الدائرة عند اكتشاف أي تسريب، مما يحافظ على سلامة الأجهزة الطبية ودقتها.
الخلاصة في مقاله ما هو القاطع RCCB واستخداماته
إن اختيار القاطع RCCB المناسب أمر ضروري لحماية الأفراد والمعدات داخل أي منشأة. لذلك يجب مراعاة نوع التطبيق، ومستوى الحساسية، والعلامة التجارية، وجودة القاطع، إضافة إلى التكلفة المالية، لضمان تحقيق أعلى درجات السلامة والموثوقية.
